項目編號：P8

文件大?。?7M

圖紙說明：原理圖、PCB圖

開發環境：AD2020

簡單概述：

PCB板簡介：分為核心板和供電板

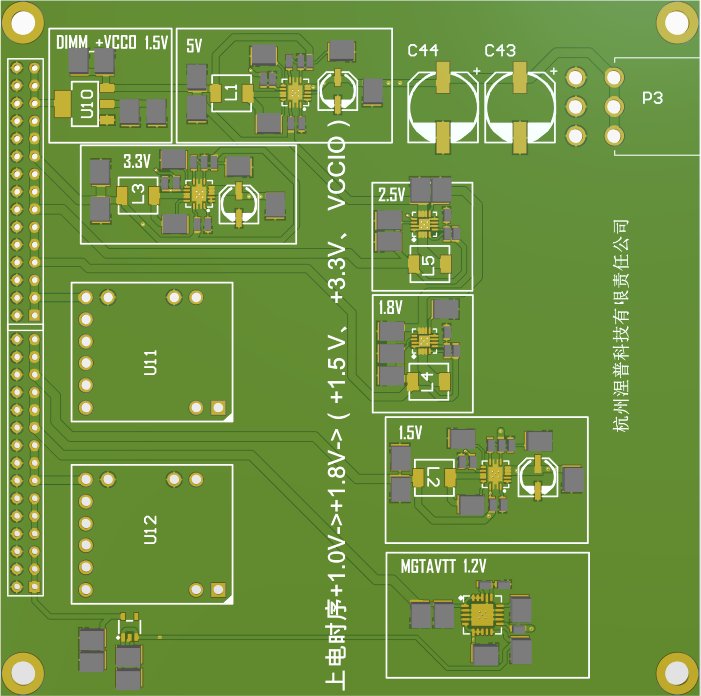

供電板

1. 尺寸10cmX10cm

2. 供電板布線層分布 GND +12V

3. 設計軟件為Altium Desinger20.0

4. 供電部分設計：1.0V核心電壓、1.2V、1.5V、1.8V、3.3V、5.0V供電電壓，其中核心供電電流為32A采用兩塊TI PTH08T220WAD

5. 供電板上電時序 ：+1.0V->+1.8V->（+1.5 V、 +3.3V）請嚴格按照xilinx官方手冊設計上電時序，該項目供電模塊沒有經過驗證，僅用于參考

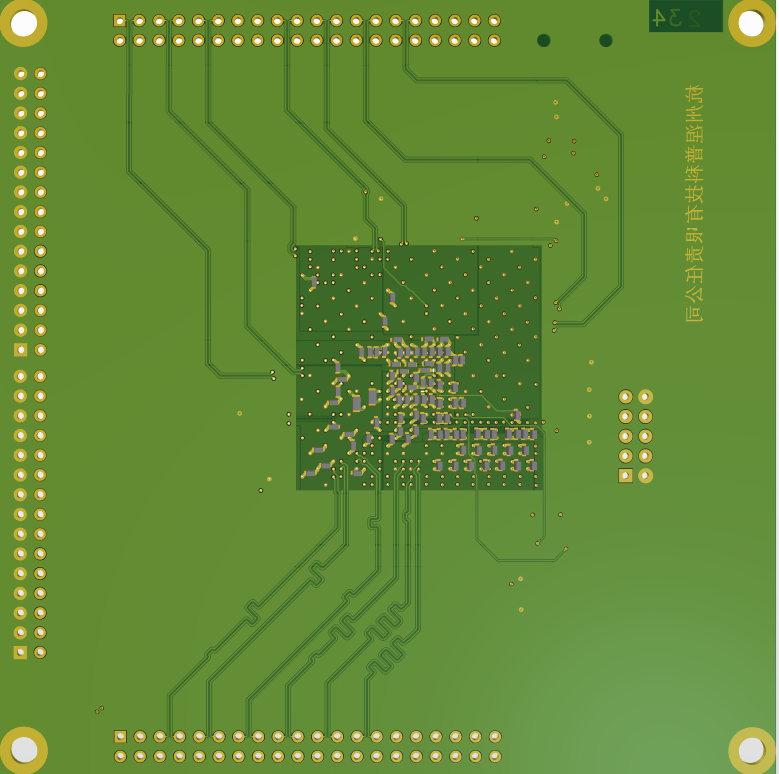

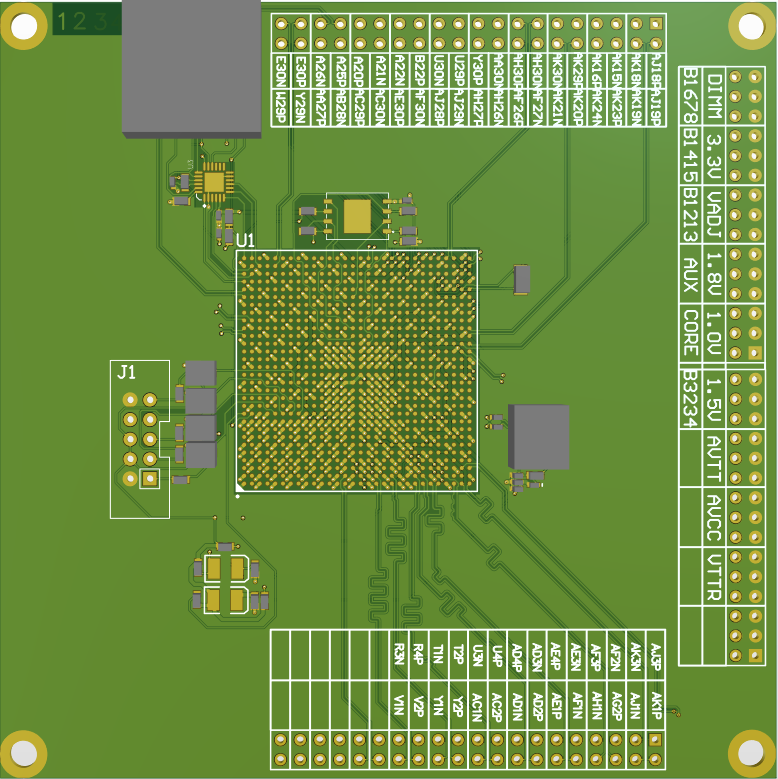

核心板

1. 尺寸10cmX10cm

2. 核心板布線層分布 signal gnd      power signer

3. 設計軟件為Altium Desinger20.0

4. FPGA器件型號 XC7K325T FFG900

5. 核心板共引出34個差分對其中14個為等長差分，IO以及BANK分布，BANK供電分布請參考原理圖

6. 提供一個Micro SD卡插槽帶電平轉換芯片

7. 提供兩個用戶微動開關管教定義請參考原理圖

8. 提供10PIN JTAG調試接口

9. 提供一個差分晶振接口

10. 注意核心板中濾波電容設計未嚴格按xilinx手冊設計，僅供參考

11. 提供128M SPI FLASH

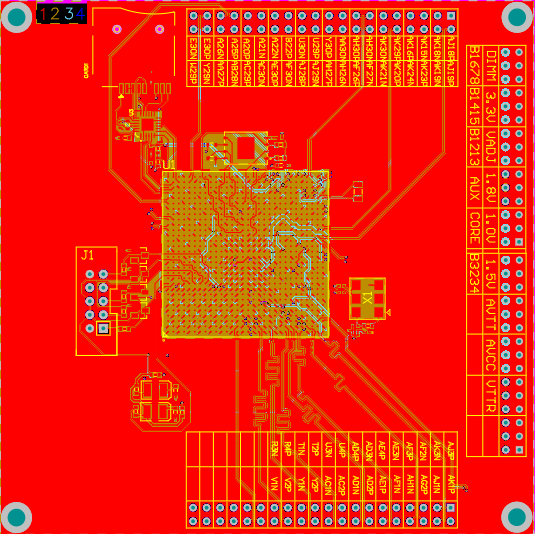

電路板

文件列表：

目錄│文件列表:

 ├ images

 │  │ 1.png

 │  │ coredown.png

 │  │ coreup.png

 │  └ powerup.png

 ├ XC7K325T-電源板

 │  │ 5V_DIMM_VCCO.SchDoc

 │  │ DDR_VREF.SchDoc

 │  │ FPGA_POWER.PcbDoc

 │  │ MGTAVCC.SchDoc

 │  │ MGTAVTT.SchDoc

 │  │ MGT_1.8V.SchDoc

 │  │ POWER_1.5V_6A.SchDoc

 │  │ POWER_1.8V_3A.SchDoc

 │  │ POWER_2.5V_3A.SchDoc

 │  │ POWER_3.3V_6A.SchDoc

 │  │ POWER_5.0V_6A.SchDoc

 │  │ power_chip.PcbLib

 │  │ power_chip.SchLib

 │  │ POWER_CORE.SchDoc

 │  │ POWER_IN.SchDoc

 │  │ POWER_OUT.SchDoc

 │  │ XC7K325T_POWER.PrjPcb

 │  └ XC7K325T_POWER.PrjPcbStructure

 └ XC7K325T-驗證板

    │ BANK0.SchDoc

    │ BANK115-116-117-118.SchDoc

    │ BANK12-13.SchDoc

    │ BANK14-15.SchDoc

    │ BANK16-17.SchDoc

    │ BANK18.SchDoc

    │ BANK32-33.SchDoc

    │ BANK34.SchDoc

    │ CLOCK.SchDoc

    │ FPGA Power.SchDoc

    │ GND.SchDoc

    │ INPUT.SchDoc

    │ IO.SchDoc

    │ k7-325t.PrjPcb

    │ k7-325t.PrjPcbStructure

    │ PAGE15 FLASH.SchDoc

    │ PCB1.PcbDoc

    │ PcbLib1.PcbLib

    │ Schlib1.SchLib

    └ SD&UART&Sensor.SchDoc
